株洲WIFI无线AP网络覆盖网络布线有哪几种组网方式?

道川物联网 2023/3/30 浏览:2013 返回上页
株洲wifi无线AP网络覆盖有哪几种组网方式?湖南道川物联网工程公司教你一步步配置wifi无线ap网络项目!

一、中小型的无线覆盖组网方式
常规的无线AP网络覆盖主要是针对一些不大的地方进行网络覆盖,如下图所下,适合于一些书店、以及小型餐厅或者是别墅等等,这里面用到了一个AC路由器,使AP与宽带的发挥到最好的效果。

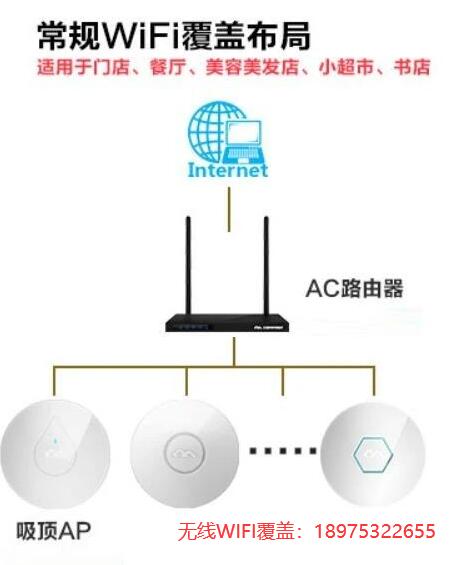

常用WIFI覆盖布局:
常用WIFI覆盖布局
连接示意图如下:
wifi无线AP网络覆盖连接示意图

什么是AC路由器?
AC路由器是路由器的一种。AC路由指路由带AC功能。AC控制器是在无线覆盖中使用的,用来集中管理所有的AP,可以称为AP“管家”,它的职责是管理AP。路由器是一种网络设备,在很多的公司、企业、网吧,以及大型网络里面都会用到,用来数据通信。

二、大范围的wifi无线覆盖
对于面积比较大的场所,例如酒店以及KTV,我们可以采用以下的组网方式进行无线覆盖,采用的是poe供电,用到了无线AC,AC具有统一管控无线AP的功能,能简化网络的管理和维护。

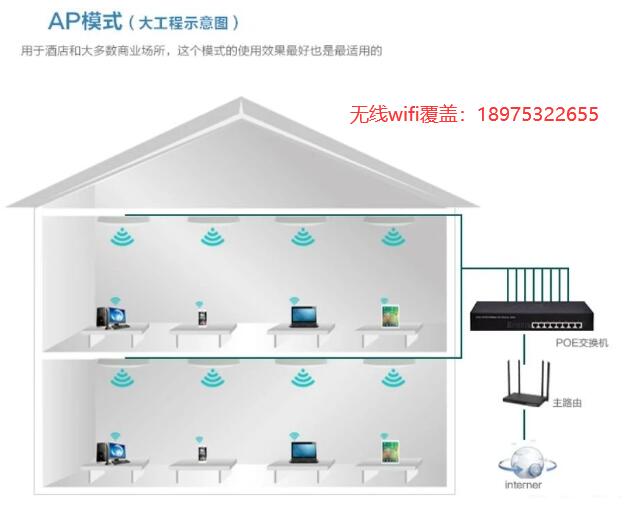

大范围的wifi无线覆盖
AP模式大工程示意图

根据AP数量规划接入层poe交换机,这里面需要注意的是在选择poe交换机时,需要了解poe的供电标准,然后选择相应的poe交换机。
poe供电标准:确定受电端(AP或IPC)支持的供电协议(如802.3af、802.3at或是非标准PoE),交换机支持的PoE供电协议需要和受电终端一致。802.3af标准的PoE交换机单端口输出功率为15.4W,802.3at标准的PoE交换机单端口输入功率为30W,于对功率较大的受电设备,建议采用802.3at标准的PoE交换机。

三、案例:株洲四层别墅如何无缝覆盖wifi、监控和IPTV?
别墅的网络覆盖项目,在实际中经常会遇到,也有很多朋友问到,关于多层别墅的网络无缝覆盖?我们以四层别墅为例,如何建无缝覆盖wifi、监控和IPTV?
对于四层别墅的网络,同时实现宽带上网和IPTV电视的需求,需要考虑两套布线系统,分别是网络布线和IPTV布线。宽带上网采用AC+AP的方式解决实现无缝漫游功能,IPTV采用交换机组网实现。

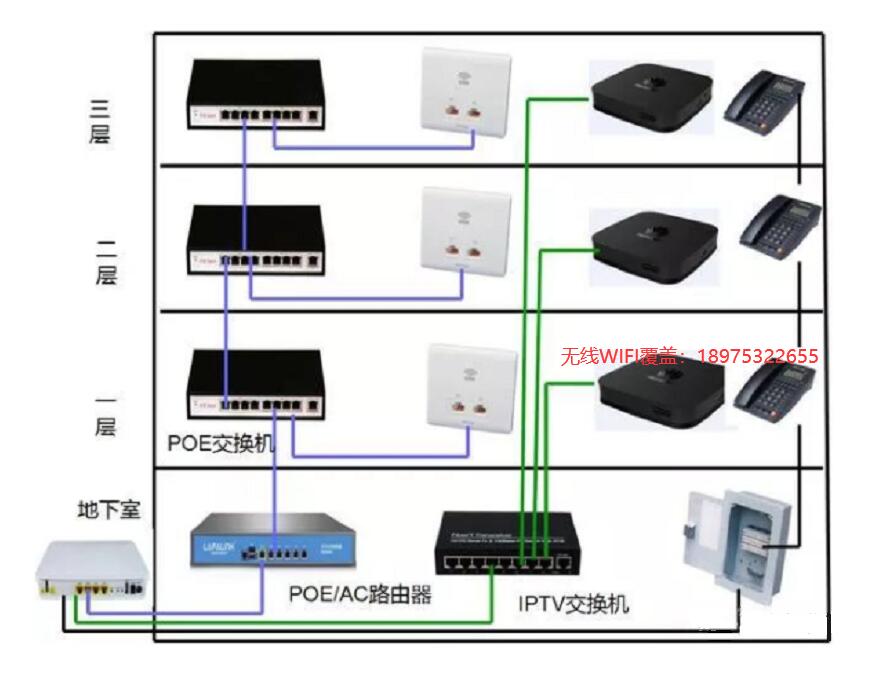

别墅无缝覆盖wifi、监控和IPTV

一、如何布线
光纤入户的位置作为网络的汇聚节点,放置一个小型的机柜,实现网络的接入;
层间布线:每层到汇聚点需要拉两根网线,分别用户传输宽带上网信号和IPTV电视信号;
楼层布线:每层需要一个弱电箱,用户放置交换机等网络设备,监控的网线、每个房间的网线、IPTV网线需要拉线到弱电箱;

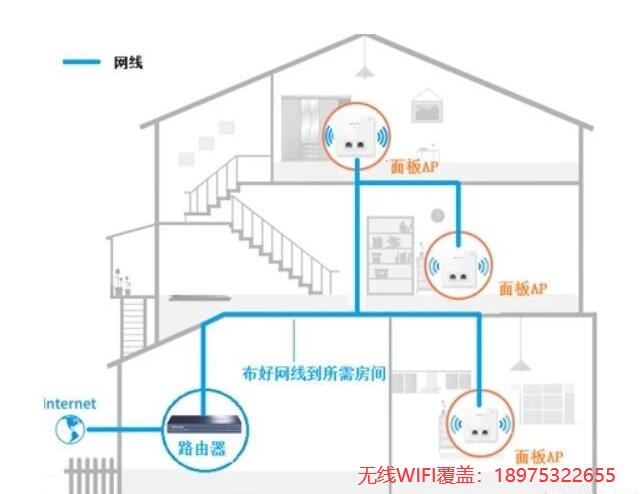

网络布线参考下图:
网络布线参考图

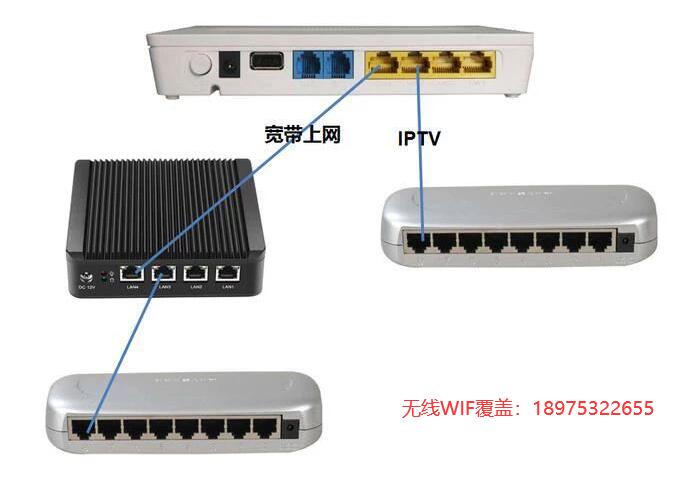

二、网络设备连接
1、需要的网络设备:千兆光猫、J1900软路由、楼层8口千兆交换机(多个,分别用于传输宽带信号和IPTV信号),AC管理器,AP面板或者吸顶AP(实现无线设备的接入和无缝漫游);
2、汇聚点设备:汇聚点设备软路由连接光猫,实现网络的出口,软路由连接一个8口的千兆交换机,楼层的交换机连接到该交换机,实现宽带上网;一个千兆8口交换机连接到光猫的IPTV端口,每个楼层的IPTV网线连接到该交换机上,实现IPTV电视的接入;
3、楼层设备的连接:每个楼层的弱电箱放置一个POE交换机,实现AP面板、吸顶AP的接入、监控摄像头的接入。

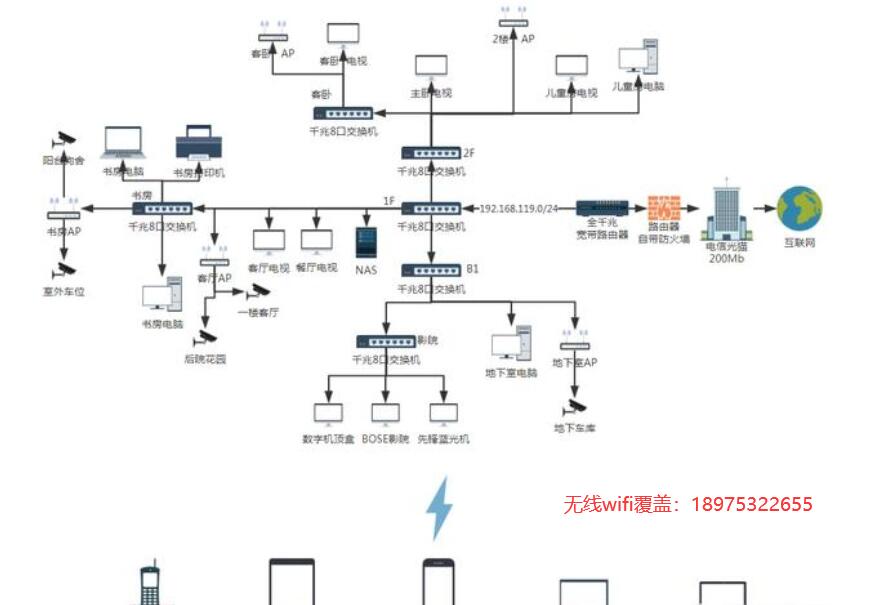

网络设备连接
补充:
1、对于株洲别墅等多层住宅的网络布线,需要考虑宽带上网和IPTV电视两套布线系统,当然如果酒店的话,可以考虑使用全光网一房一线方案。
2、IPTV电视使用交换机组网,因为大多数的IPTV采用了有线方式接入。

四、无线ap覆盖总结
在大型的无线组网中,使用无线AP网络覆盖主要是因为无线AP有着很多的优势:扩网灵活、覆盖面积广、易于管理等等。在大型无线组网时,需要用到数量众多的无线AP,在对这些大量的无线AP进行统一管理时,对AP进行设置是必不可少的,但要需要注意以下事项:
1、信号相互覆盖的无线AP不能使用相同的频道。
2、所有无线AP可以使用同一SSID。
3、所有无线AP使用同一网段的IP地址,并且处于同一VLAN中。
 由于多个AP信号覆盖区域相互交叉重叠,因此,各个AP覆盖区域所占频道之间必须遵守一定的规范,邻近的相同频道之间不能相互覆盖,也就是说,相互覆盖区域的无线AP不能采用同一频道,事实上,只有1、6、11信道之间是完全没有干扰的。否则,会造成AP在信号传输时的相互干扰,从而降低AP的工作效率。在可用的11个频道中,仅有3个频道是完全不覆盖的,他们分别是频道1、频道6和频道11,利用这些频道作为多蜂窝覆盖是最合适的。另外,用于实现无线漫游网络的无线AP必须使用同一网络名称(SSID),使用同一网段的IP地址,否则,无线客户端将无法实现漫游功能。当然也可以预算如果充足些,也可以使用小型OLT全光网网络方案
以上就是关于【株洲WIFI无线AP网络覆盖网络布线有哪几种组网方式?】的全部内容,如果您有监控、门禁、网络布线、智能停车、道闸、弱电等项目需求,请与湖南道川客服联系,我们将竭诚为您服务。 本文链接:https://www.0733.com.cn/service/69.html,转载请注明出处。
