七类网线水晶头接法制作步骤教程图解

道川物联网 2023/5/14 浏览:4560 返回上页
科技发展越来越迅速,我们目睹了综合布线行业的更新迭代,最开始常用的五类线、超五类线渐渐被六类线、超六类、七类线所取代,之前的几期里我们了解了六类网线水晶头的接法,今天湖南道川物联网带大家来了解一下七类网线接水晶头的接法和制作步骤。

什么是七类网线?

七类网线是一种8芯屏蔽线,和普通的屏蔽线不同,七类系统只基于屏蔽电缆。在七类线缆中,每一对线都有一个屏蔽层,四对线合在一起还有一个公共大屏蔽层。
七类系统可以提供至少500MHZ的综合衰减对串扰比和600MHZ的整体带宽。主要适用于万兆以太网,是六类线和超六类线的2倍以上,传输速率可达10Gbps。
七类网络线缆
七类网线结构组成:
导体采用高纯度国标铜,信号传输稳定,衰减小,传输速率高;
外套采用PVC材料,阻燃、环保防腐、耐油耐腐蚀、耐高低温等特点;
绝缘采用聚乙烯内绝缘,抗干扰、提升速率高强度隔绝空气,抗氧化、防电磁干扰;
屏蔽采用高密度镀锡铜屏蔽层,尼龙拉丝,增强信号,控制衰减串扰,具有高强度抗干扰。

 目前七类网线并没有大量使用,主要是因为标准,接口都不统一,成本价格也很高,应用范围不广等原因。
七类线与超六类网线的性能接近,采用纯铜8芯,拥有屏蔽层,性能更加强大,传输速率可以达到10Gbps,用于数据中心等场合。
每对都有一个屏蔽层(一般为金属箔屏蔽 ),然后8根芯外还有一个屏蔽层(一般为金属编织丝网屏蔽Braided Shield),接口与RJ-45相同。总屏蔽+ 线对屏蔽(一般为金属箔屏蔽),七类线 S/FTP Cat.7(HSYVP-7) 最高传输频率 600MHz,超七类线的传输频率为1000MHz,七类完全支持万兆。

七类线线芯使用的是直径近 0.58mm 优质无氧铜为传输导体,比6类线稍粗一点点,选用化学发泡绝缘,极大提高了单根导体传输才能。
从网线的线芯来看,5类线、6类线,7类线,线芯的直径都有所增加,使用的铜质越优质,传输的速率越快,越稳定。

七类网线水晶头接法

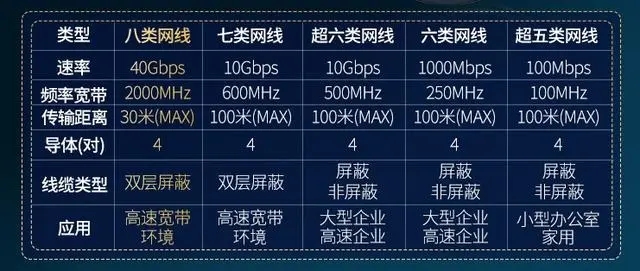

这里道川物联网有必要提下八类网线,跟七类网线一样的是双层屏蔽(SFTP),它拥有两个导线对,2000MHz的超高宽屏,传输速率高达40Gb/s,但它最大传输距离仅有30m,故一般用于短距离数据中心的服务器、交换机、配线架以及其他设备的连接。虽然八类线传输距离短,但传输速率和频率带宽是远远超过其他类的。

七类网线一般使用在有高速传输和高带宽要求的场景,比如视频会议、流媒体广播、基于网络的语音电话、网格计算和存储网络的场景中;由于适应于10/100/1000/10GBASE-TX以太网数据传输,所以也广泛用在室内高要求的水平布线中;由于七类线超强的屏蔽功能,对于屏蔽机房及保密网的布线是很适合的。

7类网线用什么水晶头

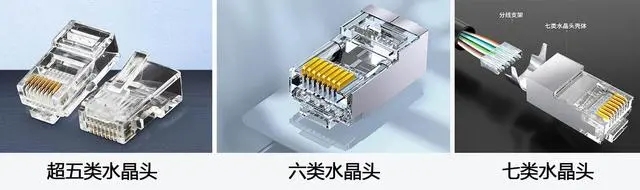

可以看到,七类网线水晶头,带有金属屏蔽外壳。因为7类线采用的是单对屏蔽,然后再总屏蔽的结构,所以七类水晶头是带屏蔽的,够更有效消除线对之间的串扰。

七类网线水晶头

七类网线水晶头接法制作工具
工欲善其事,必先利其器。在制作网线水晶头之前,我们需要先准需要的工具:七类水晶头、水晶头的小卡片、剥线刀、斜口钳、七类网线钳,测线仪。

七类网线接水晶头步骤
第一步:首先用剥线刀剥开三公分左右的长度,然后会看到一个屏蔽层,把外皮和易拉丝剪掉后,将编织和地线拧成一股。再剪去包裹线对的铝箔。
第二步:然后我们按照T568B的线序排好,橙白、橙色、绿白、蓝色、蓝白、绿色、棕白、棕色,排好后把线拉直,利用斜口钳剪线,因为我们的线比较粗,如果你按照普通的做法去做的话是插不进去的,所以我们必须要斜着剪,剪好之后把小卡片插进去。
第三步:我们把水晶头测量一下,在剪线的时候大概预留半厘米左右,剪平后将网线用力推至水晶头内,芯线推至最前端。可以从水晶头前端查看线芯是否完全推至最前端。
第四步:将水晶头的燕尾夹的尾翼稍微往内扳, 使其与编织和地线充分接触.再用网线钳压一下,我们的水晶头就非常牢固的跟线结合在一起。
做好之后,我们用测线仪测试一下,测试灯从 1-G 逐个按顺序对应闪烁则网线已接通。

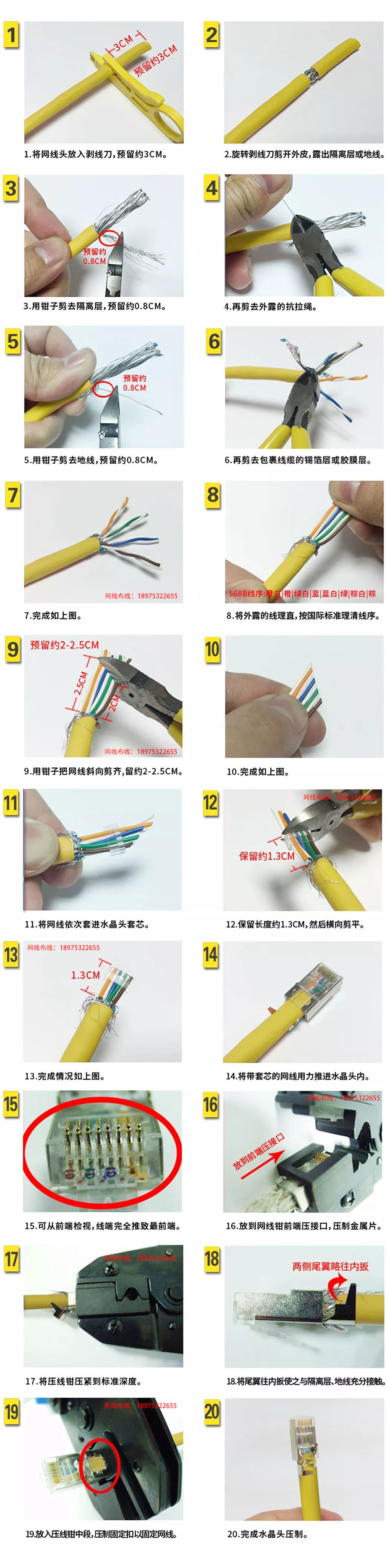

下面附上七类万兆网线接水晶头做法教程步骤图解
七类万兆网线接水晶头做法步骤教程图解
特别说明:
七类线缆接口与五类、六类线缆接口RJ-45不兼容,七类缆需要单独的七类专用水晶头。
双重屏蔽结构使得七类线线径更粗,因此在安装敷设时需要特别注意,需给线缆留有较大的弯曲半径及槽设空间,应该采用更加科学规范的接线方法。
以上就是关于【七类网线水晶头接法制作步骤教程图解】的全部内容,如果您有监控、门禁、网络布线、智能停车、道闸、弱电等项目需求,请与湖南道川客服联系,我们将竭诚为您服务。 本文链接:https://www.0733.com.cn/service/75qileiwangxian.html,转载请注明出处。
