弱电机房工程布线施工要点和注意事项

道川物联网 2023/2/3 浏览:3289 返回上页
机房的布线会直接影响未来机房的功能性,一般布线系统要求布防距离尽量短而整齐,排列有序,具体的方式有“田”字形和“井”字形两种。其中:“田”字形较适用于环形机房布局,“井”字形较适用于纵横式机房布局。它的位置可安排在吊顶和地板下两个地方,各有特点,下面湖南道川分别加以论述。

弱电机房工程布线施工要点
1、吊顶布线:这种方式布线是目前比较流行的机房布线方式,很适合那种需要经常布线的机房,在吊顶内可以规划布设各种线缆,在每个机柜上方开凿相应的穿线孔(包括地板和线槽),在施工中也要注意漏水、鼠害和散热等问题。
2、地板布线:一般机房装修都会设计抗静电地板,这样地板下有足够的空间可以去布线,同样要注意地板下漏水、鼠害和散热,还应保证在每个机柜下方开凿相应的穿线孔(包括地板和线槽)。
具体布线的内容有:电源布线、弱电布线和接地布线,其中电源布线和弱电布线均放在金属布线槽内,具体的金属布线槽尺寸可根据线量的多少并考虑一定的发展余地。电源线槽和弱电线槽之间的距离应保持至少5厘米以上,互相之间不能穿越,以防止相互之间的电磁干扰。下面将一一加以阐述:
1、电源布线:在新机房装修进行电源布线时,应根据整个机房的布局和UPS的容量来安排,在规划中的每个机柜和设备附近,安排相应的电源插座,插座的容量应根据接入设备的功率来定,并留有一定的冗余,一般为10A或15A。电源的线径应根据电源插座的容量并留有一定的容量来选购。
2、弱电机房布线:弱电布线中主要包括同轴细缆、五类网线和电话线等,布线时应注意在每个机柜、设备后面都有相应的线缆,并应考虑以后的发展需要,各种线缆应分门别类用尼龙编织带捆扎好。
3、接地布线:由于新机房内都是高性能的计算机和网络通讯设备,故对接地有着严格的要求,接地也是消除公共阻抗,防止电容耦合干扰,保护设备和人员的安全,保证计算机系统稳定可靠运行的重要措施。在机房地板下应布置信号接地用的铜排,以供机房内各种接地需要,铜排再以专线方式接入该处的弱电信号接地系统。

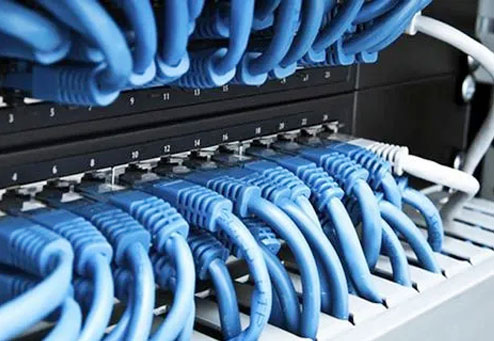

弱电机房工程布线
关于6类线缆布线施工应特别注意以下四点
1、如果在2个终端间有多余的线缆,应该按照需要的长度将其剪断,而不应将其卷起并捆绑起来。
2、线缆的接头处反缠绕开的线段的距离不应超过2cm,过长会引起较大的近端串扰。
3、在接头处,线缆的外保护层需要压在接头内而不能在接头外。虽然在线缆受到外界拉力时整个线缆均会受力,但若外保护层压在接头外,则受力的将主要是线缆和接头连接的金属部分。
4、在线缆接线施工时,线缆的拉力是有一定限制的,一般为9kg左右。过大的拉力会破坏线缆对绞的匀称性。
由于六类线缆的外径要比一般的五类线粗,为了避免线缆的缠绕(特别是在弯头处),在管线设计时一定要注意管径的填充度,一般内径20mm的线管以放2根六类线为宜。

弱电机房工程布线施工注意事项有以下八点
1.选择合适线缆长度。为了避免因多余的线缆长度导致线缆缠绕、混乱的情况,选择合适的线缆长度。
2.光纤测试。光纤布线前一定要先进行测试,测试成功了再使用,避免因光纤无法使用而进行返工。
3.注意光纤弯曲半径。在使用光纤跳线时请勿将光纤跳线弯曲半径超过光缆最小弯曲半径。
4.避免端面污染。在光纤布线时要保证光缆端面上没有碎屑、灰层以及油渍等污染。
5.光纤和铜缆一定要分开布线。由于铜缆较重,会压坏光纤,故布线时一定要将其分开。
6.线缆密度相同。在水平子系统和干线子系统网线布线时要保证线缆密度一直相同直到终端。
7.保持线缆有足够的散热空间。由于线缆长时间工作会变热,需要有足够的空间来进行散热,避免火灾的发生。
8.线缆使用标签。线缆上贴上标签,能清楚的标记线缆位置,使得布线环境更加一目了然,同时简化修改、添加操作。
以上就是关于【弱电机房工程布线施工要点和注意事项】的全部内容,如果您有监控、门禁、网络布线、智能停车、道闸、弱电等项目需求,请与湖南道川客服联系,我们将竭诚为您服务。 本文链接:https://www.0733.com.cn/service/51.html,转载请注明出处。
