写字楼办公楼网络综合布线系统方案

道川物联网 2023/1/11 浏览:3597 返回上页
写字楼、办公楼、企业公司网络布线系统方案
1、工作区(终端)子系统
由信息插座的软线和终端设备连接而成,包括装配、连接、扩展软线,并将它们搭建在输入、输出插座与设备终端之间,其中信息插座分为墙、地、桌、软基型多种形式。

2、分线管理(接入)子系统
布线连接前端到接入
连接各楼层水平布线子系统和垂直干缆线,负责连接控制其他子系统,由交连、互连和I/O设备组成,可以定位通信线路,便于实现对通讯线路的管理。

3、干线子系统
综合网络布线系统的中心系统,主要负责连接楼层配线架系统与主配线架系统。

4、水平布线子系统
写字楼办公楼网络综合布线系统主要负责将管理子系统配线架的电缆从干线子系统延伸至信息插座位置,一般来说这些系统都处在同一楼层。

5、设备间子系统
网络综合布线系统组成部分包括电缆、连接器和相关支撑硬件,负责公共系统间的各种设备连接。设备间子系统中的导线类似于电话配线系统站内配线,它将相对应的电气保护设备连接到了需要设备保护的建筑物设施地点。

6、建筑群子系统
写字楼办公楼网络综合布线系统是把其中一个建筑的电缆线通过技术延伸至本建筑群中其他的建筑中的通讯设备中,以此为楼群之间的信号连接提供可能。它还为通讯设备提供工作需要的硬件零件设施,其中包括防护浪涌电压的电气防护设备、铜制电缆以及光缆,同样可以类比于电话配线系统中电缆保护箱和保护电缆的作用。

一、总体需求
1、满足主干1000Mbps,水平100Mbps交换到桌面的网络传输需求。
2、主干线缆有冗余备份,满足将来的扩展需求。
3、布线系统将兼容不同厂家不同品牌的网络办公设备。

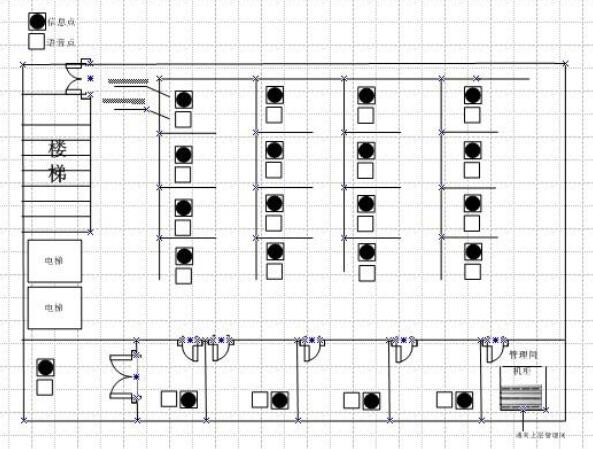

写字楼办公楼网络布线系统方案
二、功能需求
1、电话通信传输。
2、计算机数据通信传输。
3、实现视频传输。
4、符合其他综合布线标准的信号,数据传输。

三、性能需求
1、语音点和数据点使用相同的超5类4对双绞电缆,实现语音、数据相互备份。
2、垂直主干数据通信全部使用光纤,语音通信则用大多数电缆。
3、对于其他系统数据传输,可采用超5类双绞线或者专用线缆。
4、能支持水平100Mbps、主干1000Mbps的网络应用,同时兼顾未来的扩展需求。

四、工作区子系统
办公楼的工作区子系统有终端设备到信息插座的连线和信息插座构成,由于设计的是布线系统,各个信息插座都相同,信息插座采用白色86型具有防尘盖的双口面板和超5类模块,信息插座距离地面的距离为300MM。

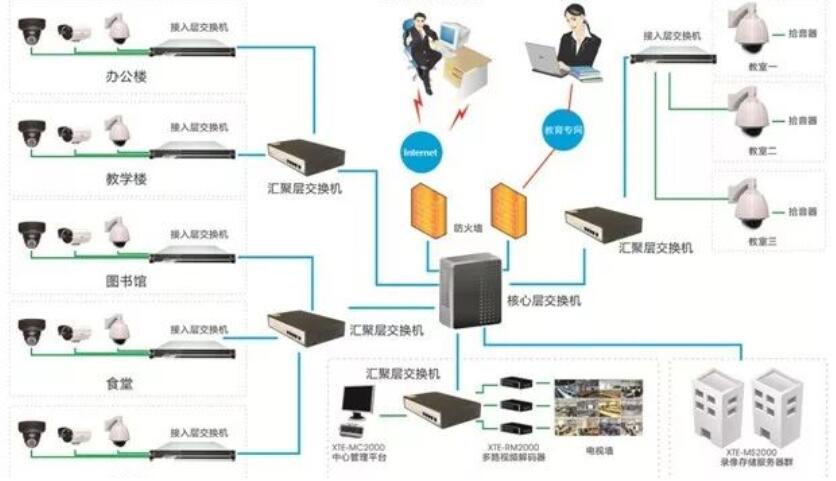

网络综合布线系统方案
五、水平子系统
水平子系统由工作区信息模块到楼层配线架之间的线缆构成,数据及语音点的水平数据线缆采用Vcom室内超5类非屏蔽双绞线。水平线缆从楼层配线架经机柜出口通过水平线槽及垂直线槽连接到室内的信息模块线缆长度留有适当的冗余。

1、垂直主干管线
垂直主干管线采用镀锌架沿设备间外墙向上和向下敷设,用200*100*1.5桥架。

2、水平主干管线
水平主干管线采用立柱吊装镀锌桥架方式,根据线缆的多少分别采用50*50的镀锌桥架,再每个房间外用DN20mm波纹管将线缆引入房间。

3、房间内墙面PVC线槽
电缆引入房间后用40*25mmPVC线槽将电缆铺设之房间两边,再沿墙面向下敷设至墙面信息插座,由于房间内已铺设强电线路,PVC线槽交叉通过强电线路时用防蜡管穿过。

4、对槽、管大小的选择采用以下简易方式:
槽(管)截面积=(n*线缆截面积)/{70%*(40%~50%)},其中,n表示所要安装的多少条线,是已知的,槽管截面积表示要选择的槽管截面积,线缆截面积表示选用的 线缆面积,70%表示布线标准规定允许的时间,40%~50%表示浪费的空间。

5、水平线缆平均距离(米)=(最远点距离+最近点距离)/2*1.1+6(11+3)/2*1.1+6=13.7(米)所有线缆缆的数量(箱)=(信息点数*水平线平均距离)/305+1(648*13.7)/305+1=40箱

六、垂直子系统
垂直干线子系统的任务是通过建筑物内部的传输电缆,把各个服务接线间的信号传送到设备间,知道传送到最终接口,再通往外部网络。

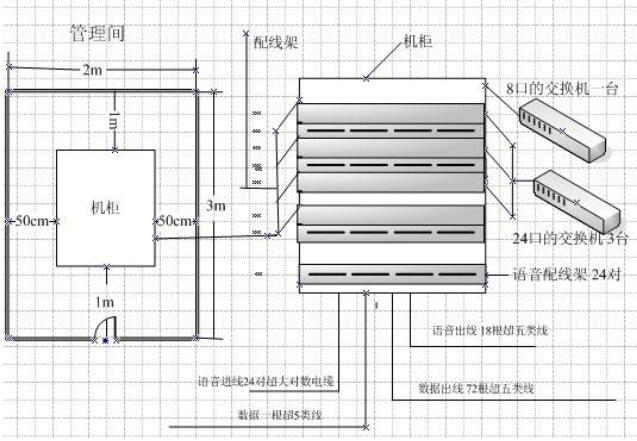

综合网络布线系统方案
七、管理间子系统
管理子系统由配线架、跳线等组成。通过星型拓扑结构,在各个管理层次上完成各种连接和组网,为各种各样的应用提供通用和特殊的网络。用户方便的管理自己的系统,只要在管理子系统内部稍作调整即可实现功能的调整及I/0位置的调整。通过对各层配线间的合理布局,可预留空间支持用户由于业务发展对系统扩容的需求。
关于各类写字楼、办公楼等场所综合网络布线系统方案就整理到这。有问题或建议及业务需求的可以与湖南道川物联网客服联系。
